ГРПШ-ДРП-Venio-A35 (ШЗР-А35; ПГК-VenioA35; УГУ-А35)
ГРПШ-ДРП-Venio-A35 с регулятором давления газа VENIO‑A‑35.
Назначение:
-
понижение давления газа (с высокого/среднего до низкого);
-
автоматическое поддержание выходного давления при изменениях расхода и входного давления;
-
аварийное отключение подачи газа при отклонении выходного давления за допустимые пределы.
Область применения: системы газоснабжения городских и сельских населённых пунктов.
Климатические условия эксплуатации: от −40 ∘C до +60 ∘C.
Комплектация:
| Компонент | Количество |
|---|---|
| Шаровой кран DN20 (11Б41п21) | 1 шт. |
| Комбинированный регулятор давления газа VENIO‑A35 | 1 шт. |
| Штуцер для входного контроля давления | 1 шт. |
| Штуцер для выходного контроля давления | 1 шт. |

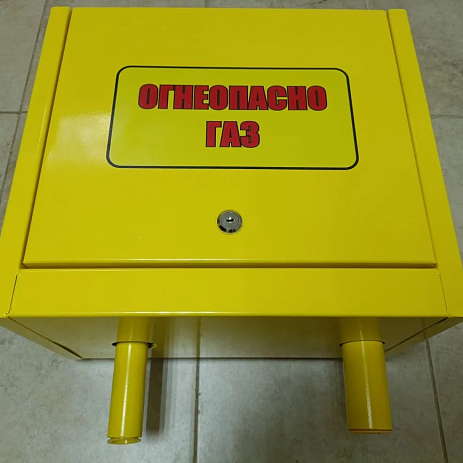

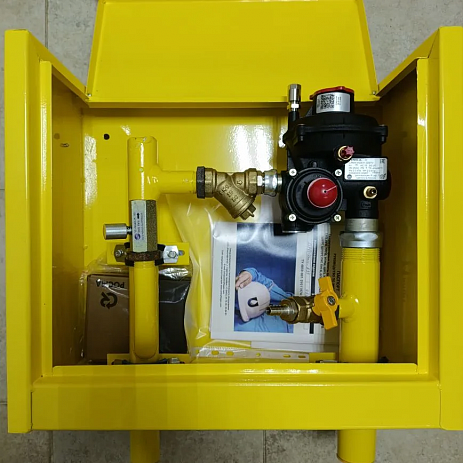

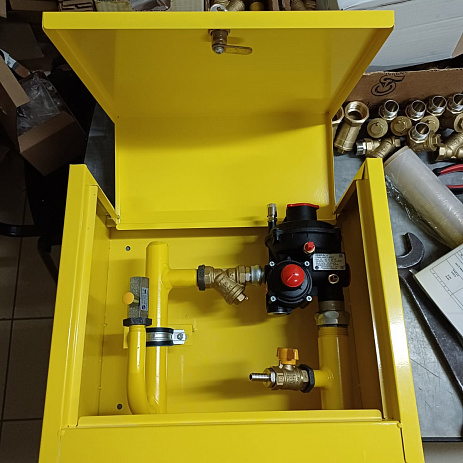

Газорегуляторный пункт ГРПШ-ДРП-Venio-A35 выполнен в шкафном исполнении. Внутри шкафа размещены кран входного трубопровода и регулятор Venio‑А‑35.
Принцип работы:
-
газ поступает через кран к регулятору;
-
регулятор снижает входное давление до заданного выходного уровня для подачи потребителю;
-
предусмотрены штуцеры для подключения манометра — они позволяют контролировать давление на разных участках системы.
Регулятор Venio‑А‑35 автоматически отключается в случае:
-
превышения допустимого расхода газа;
-
отсутствия входного давления.
Устройство предназначено для газоснабжения индивидуальных потребителей в бытовых условиях.
| Регулятор давления газа | Venio-А-15;А-35 | |
| Регулируемая среда | природный газ по ГОСТ 5542-87 | |
| Температура окружающей среды | от -40 до +60 | |
| Входное давление, МПа | 0,6 | |
| Выходное давление, кПа | 1,6 ± 0,16 | |
| Давление срабатывания сбросного клапана, кПа | 2,3 | |
| Неравномерность регулирования, %, не более | ±10 | |
| Пропускная способность в диапазоне изменения, м3/ч | Рвх = 0,05 МПа | 3 |
| Рвх = 0,6 Мпа | 10 | |
| Давление срабатывания запорного клапана, кПа | при аварийном понижении выходного давления | 0,6±0,1 |
| при аварийном повышении выходного давления | 2,5±0,25 | |
